武汉凯迪正大KDZD608屏蔽服效率测试仪

一、产品概述

   KDZD608型屏蔽服效率试验装置（带电作业用屏蔽服屏蔽效率试验装置）是对屏蔽服进效率试验的专用设备，广泛用于电力系统、生产厂家和科研单位不可缺少的检测设备。KDZD608型屏蔽服效率试验装置根据最新国家标GB6568.2-86《带电作业用屏蔽服试验方法UDC614.89》要求而设计的，再结合电力行业标准“带电作业工具、装置和设备预防性试验规程”中要求对屏蔽服定期屏蔽服效率试验检测。

1.设备组成、特点及测试标准：

1）.本试验装置成部分：

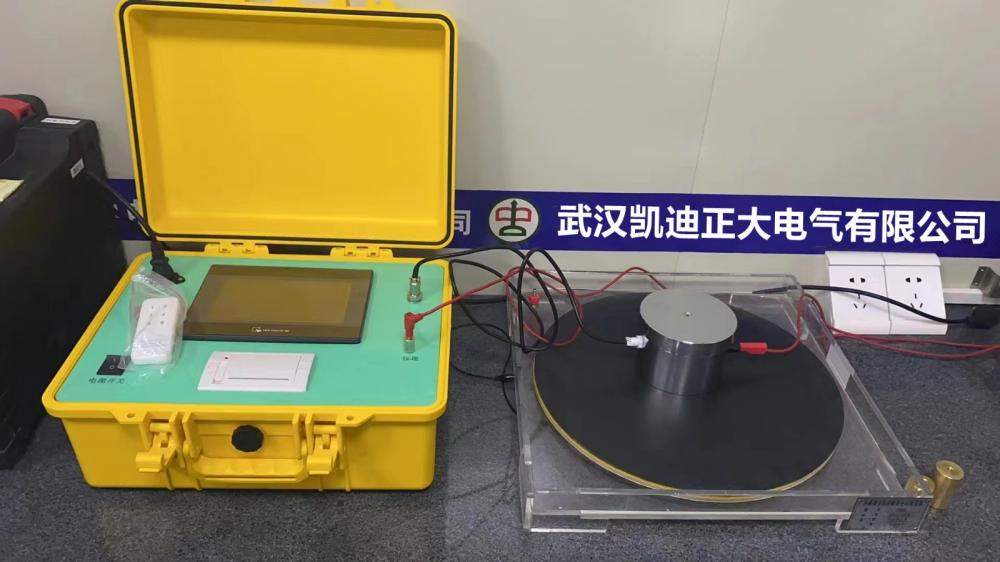

操作试验台、600V50HZ正弦电压发生器、测试电极、触摸屏控制器四部分。

测试电极组合包括：1.）黄铜加压电极；2.）橡胶板；3. ）黄铜接收电极；4.）绝缘板；5.）测试固定盘；

2）.本试验装置特点：

a、本试验装置采用微机控制，可自动计算出屏蔽效率。

b、本试验装置安装有4套电极，分布在试验台的4个方位，可对整套屏蔽服进行测试。

c、外观整洁，操作方便

3）.屏蔽服屏蔽效率测试方法：（依据GB6568.2-86<<带电作业用屏蔽服试验方法UDC614.89>>、GB6568.1-86<<带电作业用屏蔽服>>）、DL/T 976-2017《带电作业用工具、装置和设备预防性试验规程》

二、产品特点

  1、工频电压发生器：输出要求为：50Hz、电压有效值为600V的正弦电压(波形符合GB311.2～311.6—83《高电压试验技术》的要求)；

  2、加压电极：制造材料为黄铜；负载2MΩ，总质量为3kg；

  3、电压测量表：输入阻抗大于10MΩ，量程为600V，同时可以测量加压电极负载电阻；

  4、橡胶板：直径为400mm、厚度为5±0.5mm的橡胶板，其表面硬度为肖氏级60～65度；

  5、接收电极板：直径为300mm并带有接线柱的黄铜板，厚度2mm；

  6、绝缘板：直径为400mm，厚度5mm，材料为环氧板；

三、产品参数

  1、发生器输出电压范围：AC 0—800V±5%（指示值）

2、输出功率：AC 300W

3、输出波形：AC 50Hz正弦波

4、电压显示最小：0.1V’

5、电压测量精度：0.5级

6、加压电极、接收电极：按标准制造

7、仪器工作电源：交流220V±10% 50Hz

四、仪器成套性

五、公司简介

武汉凯迪正大电气有限公司成立于2013年1月，以电力检测设备、仪器仪表、电力在线监测系统的研发、生产与销售为一体的高科技企业，是国家电网和南方电网的供应商企业。公司先后取得了《高新技术企业证书》、《ISO9001:2000质量管理体系认证证书》、《湖北省计量协会理事单位》等一系列资质，拥有一批特高压、计算机、智能电网技术方面的博士、硕士及教授级高工等专业人才，为国家电力行业的发展和电力建设、电力运行系统提供了智能化的产品和服务。
