一、仪器概述

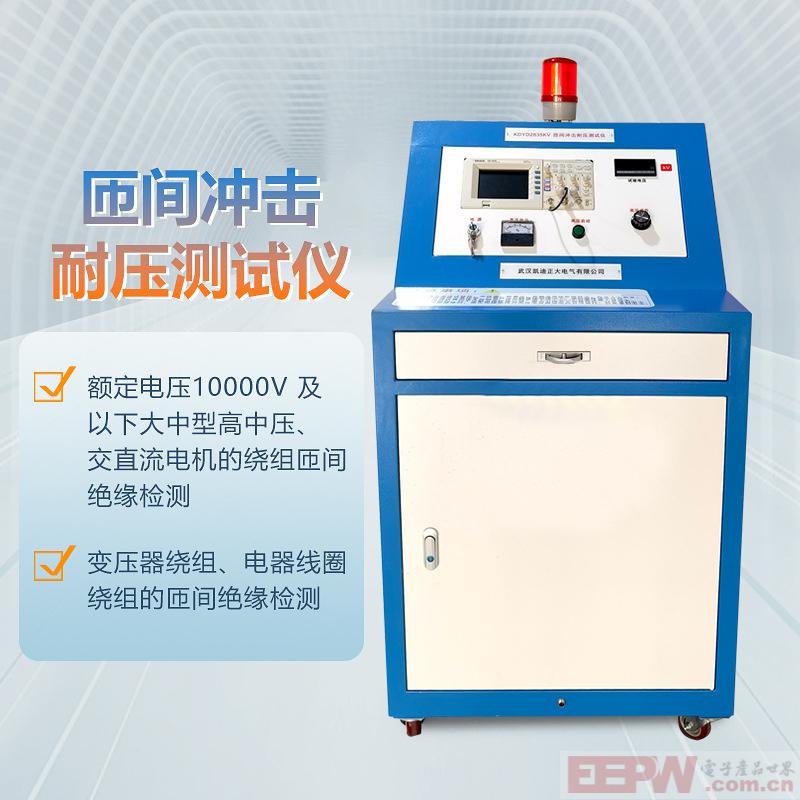

KDYD2835KV 匝间冲击耐压测试仪由武汉凯迪正大研发，专为解决电机、变压器因工序工艺差异导致的匝间绝缘损伤问题设计。核心功能是通过模拟过电压检测，诊断匝间绝缘故障（如电晕放电、局部 / 相间短路、开路），识别接线错误、嵌线失误、线圈平衡性问题。

二、技术指标

输入电压：220V±5%

频率 50Hz/60Hz ±2%

测试范围：0～35kV ，范围内连续可调，±5%

触发次数：3.25 次/秒

波前时间：0.1 - 0.5 µs (标准规定)

容差为：(+0.3)/(-0.1)µs

极性：负极性

脉冲电容：0.05μF

最大输出能量：30J

功耗：1000VA

绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ

介电强度：电源输入端对机架能承受1500V/50Hz 1min耐压试验无飞狐、无击穿现象

环境温度：0～40度

相对湿度：≤80%(40度时)

外形尺寸：700×700×1600

重量：100kg

式样：柜式

三、工作原理

脉冲波形比较法：通过高压冲击波模拟过电压，对两组绕组施加高频高压脉冲。

阻抗对称平衡检测：基于绕组阻抗对称性，检测匝间绝缘缺陷导致的阻抗不平衡。

波形对比分析：利用仪器内置示波器对比两组绕组的波形差异，直观判断故障类型。

四、适用范围

电机：额定电压10000V 及以下的交直流电机线圈及整机匝间绝缘冲击耐电压试验。

变压器：绕组匝间绝缘测试。

其他：电器线圈的匝间绝缘检测。

五、功能特点

故障诊断全面：覆盖匝间绝缘电晕放电、短路、开路等多种故障。

问题识别精准：可发现接线错误、嵌线失误、线圈平衡性等工艺问题。

检测优势：无损试验、快速诊断、波形对比直观、基于阻抗平衡原理高效可靠。
