概述

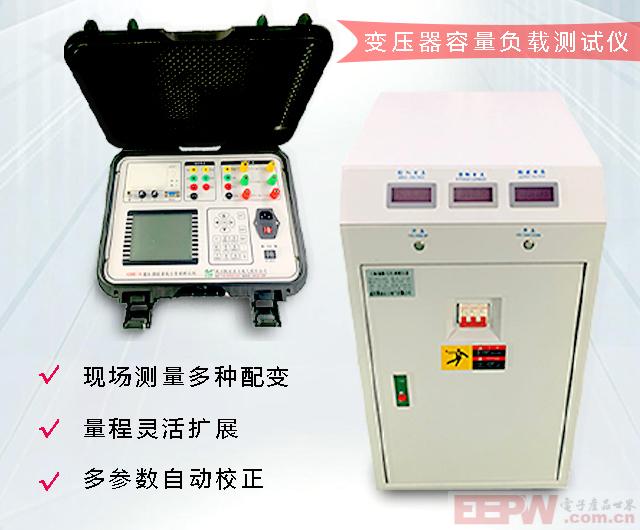

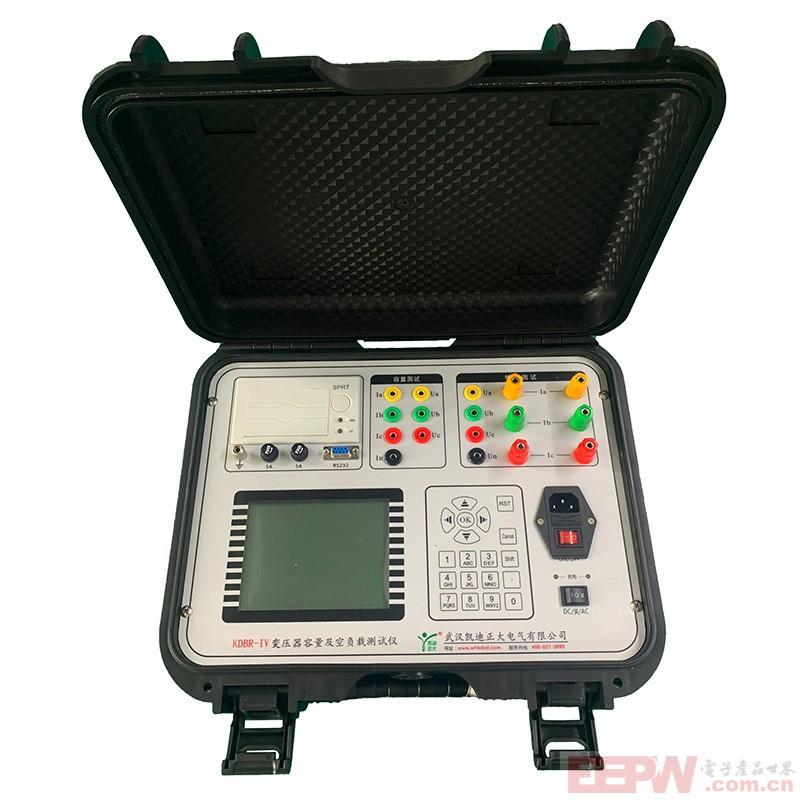

武汉凯迪正大 变压器容量特性/空负载测试仪KDBR-Ⅳ 是便携式智能检测设备，用于测量变压器容量特性、空负载参数，适用于多种配变、电变变压器，支持现场快速检测。

技术参数

 ● 内置电源输出范围

电压：0～10V

电流：0～10A

 ● 特性测试电源输入范围

电压：0～750V

电流：0～100A

 ● 测试精确度

电压/电流：±0.2%

功率：±0.5%（CosΦ>0.1）, ±1.0%（0.02<0.1）

 ● 绝缘度

⑴ 容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ

⑵ 充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟

 ● 基本参数

工作温度：-20℃～+60℃

充电器电源要求：市电 AC160V～265V

体积：32cm×25cm×12cm

重量：2.5㎏

功能特点

1．可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷。

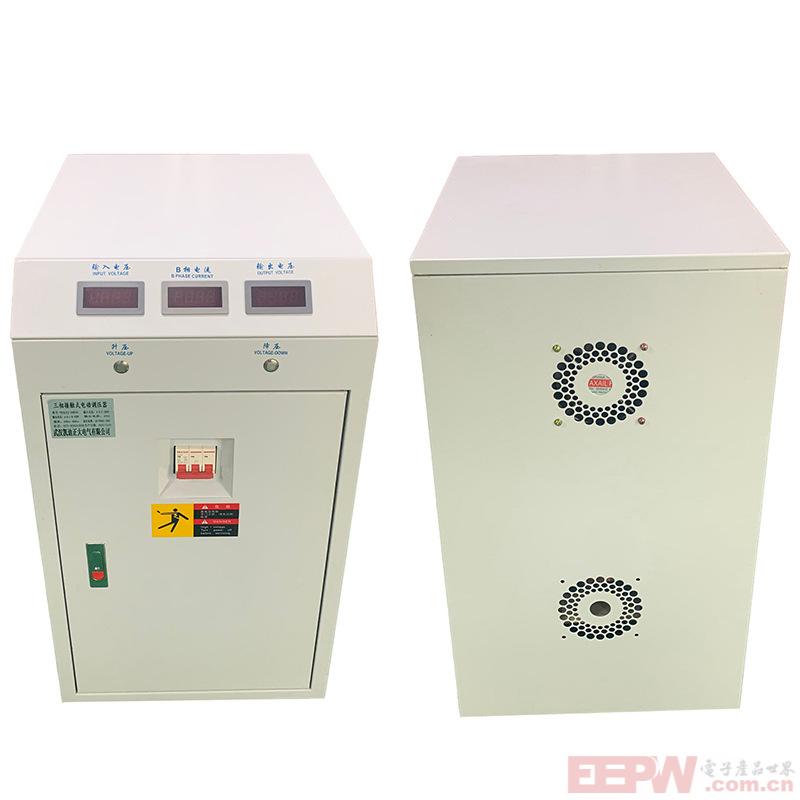

2．结合外配电源、调压、升压升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等特性数据。

3．测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。

4．变压器特性测量中，电压最大量程可达750V，电流最大量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器。

5．变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围。

6．大屏幕、高亮度液晶显示，中文菜单及操作提示，实现了非常友好的人机对话界面；宽温度、亮度可调节式液晶屏，可适应不同环境温度。

7．根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考（本仪器目前只可对三相油浸式变压器配、电变变压器进行性能水平代号。其他种类的变压器，所推测结果无效）。
