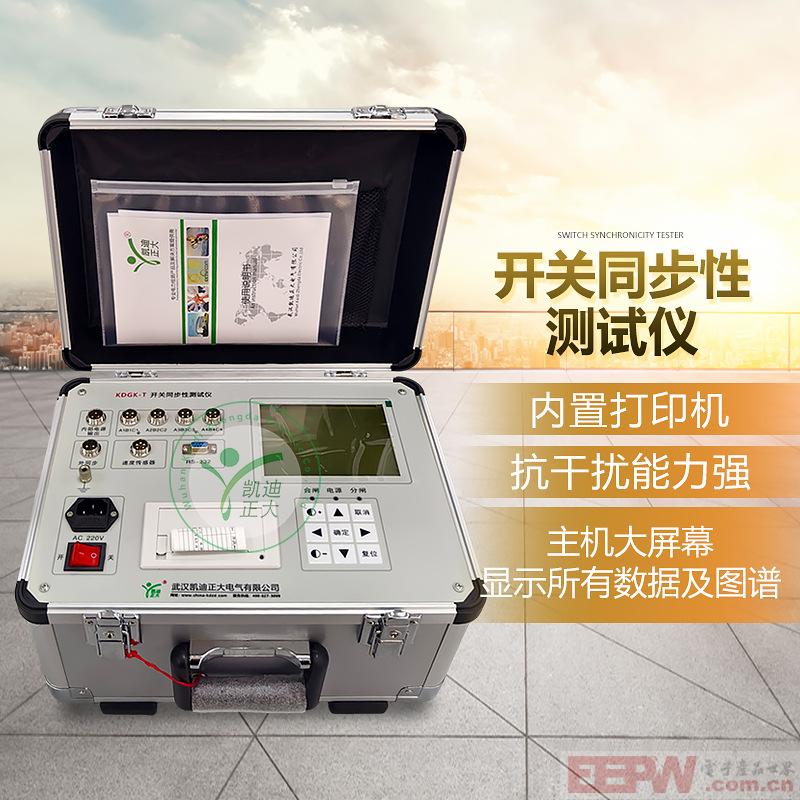

武汉凯迪正大-断路器分析仪 高压开关综合特性测试仪
武汉凯迪正大 | 2025-05-14 15:41:00    阅读:2   发布文章

安全性能

绝缘电阻:>2MΩ

介电强度:电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。



基本参数

   ● 时间量程:4000.0ms;分辨率:0.1ms

      误差:①100ms以内,0.1ms ±1个字

                 ②100ms以上, 0.1% ± 1个字

                 ③同期

   ● 速度量程:20.00m/s;分辨率:0.01m/s

      误差:①0-2m/s以内, ±0.1m/s±1个字

                 ②100ms以上 ,±0.2m/s±1个字

   ● 行程

   真空断路器量程 50.0mm;分辨率 0.1mm ; 误差 1%±1个字

   SF6断路器量程 300.0mm;分辨率 1mm; 误差 1%±1个字

   少油断路器量程 600.0mm;分辨率 1mm; 误差 1%±1个字

   ● 电流量程:10.00A;分辨率:0.01A

   ● 使用环境

   输入电源:220V±10% / 50Hz±10%

   输出电源:DC1~270V数字可调/20A(瞬时工作)

   大气压力:86~106kpa

   温度:-10~40℃

   湿度: ≦80%RH

   外形尺寸:360mm(L)×280mm(W)×300mm(H)

   重量:9kg



产品性能

   ● 时间:12个断口的固有分、合闸时间,同相同期、相间同期。

   ● 重合闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。

   ● 弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

   ● 速度:刚分、刚合速度,最大速度,时间-行程特性曲线。

   ● 行程:总行程,开距,超行程,过冲行程,反弹幅值。

   ● 电流:分、合闸线圈的分、合闸电流值、电流波形图。

   ● 动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。

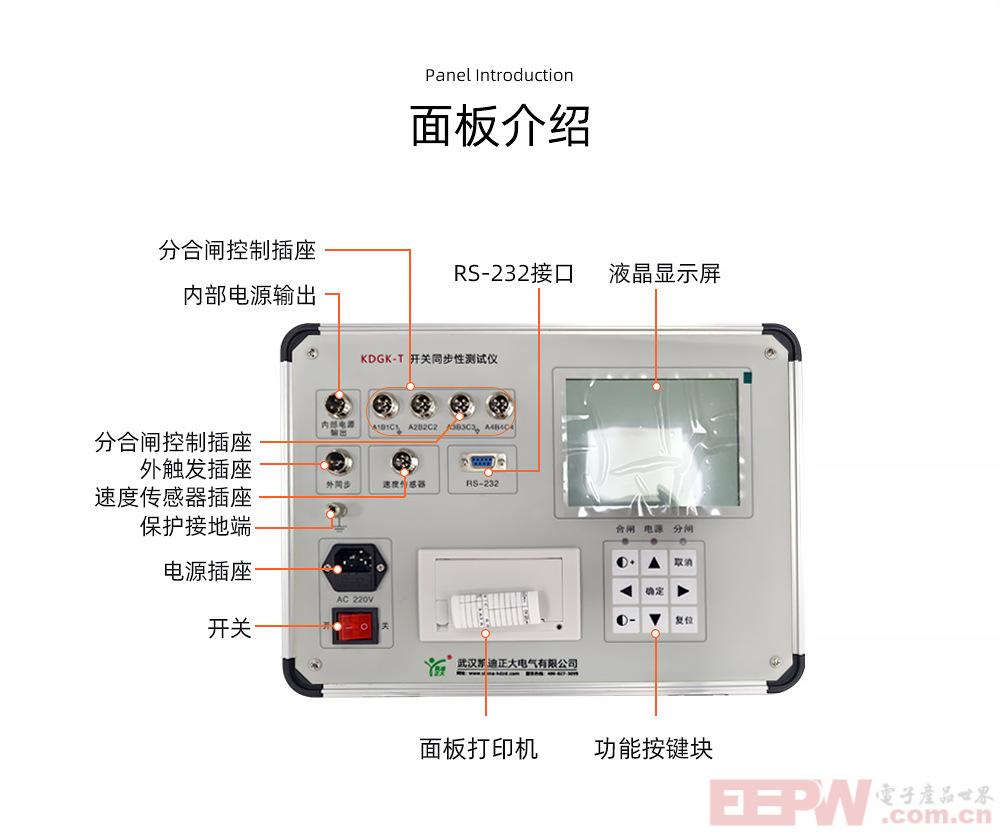

产品特点

1. 适用于国内外生产的各种型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2. 抗干扰能力强,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。

3. 直线直线传感器,旋转传感器,安装方便、简捷。

4. 开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

5. 主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。

6. 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

7. 中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

8. 仪器配有RS-232接口,可与PC机联机操作,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。
