概述‌

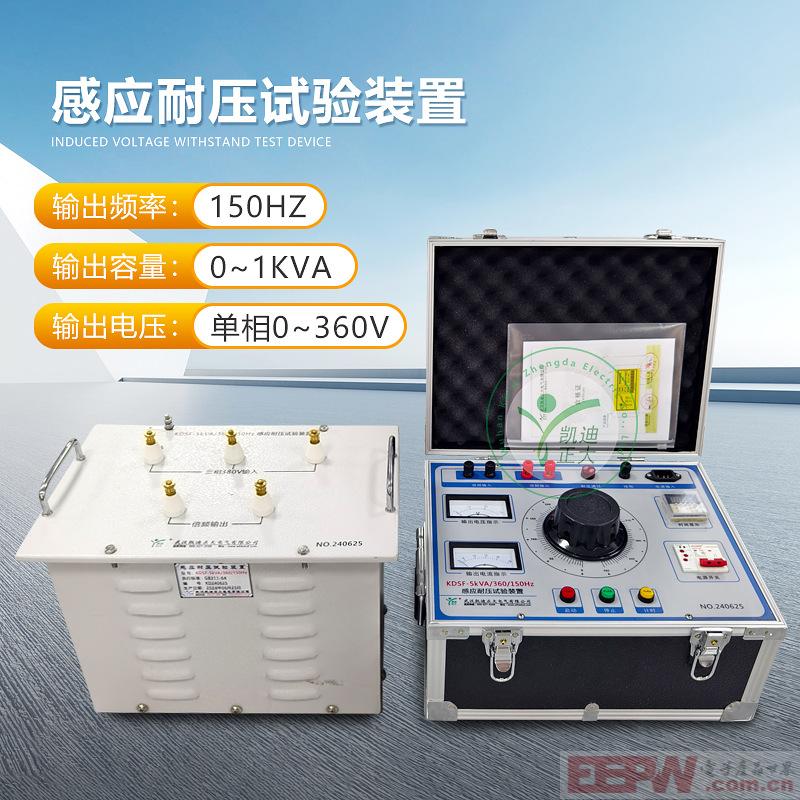

武汉凯迪正大KDSF 感应耐压试验装置基于国家标准《GB311-64》及原水电部《电气设备预防性试验规程》设计，用于35-220KV电压互感器的交流耐压试验，考核其主纵绝缘强度。并可对电机、变压器绕组进行感应耐压试验，兼具150Hz短时运行电源功能。

技术指标

输入电压：三相380V 50Hz±10%

输入频率：50Hz正弦波

输出电压：单相 0～360V

输出频率：150Hz

输入容量：0～5kVA

输出容量：0～1kVA

输入电流：小于7.5A

输出电流：小于2.5A

波形失真：≤5%-8%

空载运行时间：≤5分钟

负载运行时间：40 - 60S

性能特点

‌①核心工作原理‌：

  • 利用磁路饱和特性，提取三次谐波（分量最大）作为测试电源。

  • 通过施加倍频、倍压，检测感应线圈式设备的匝间、段间、层间绝缘强度及耐压性能。

②结构设计‌：

  • 采用三芯五柱铁芯结构，铁芯工作磁通密度设定在饱和磁密以上。

  • 三角形次级绕组中基波电势向量（正序）和为0，开口两端应出同相的150Hz三次谐波（零序）。

③产品用途：

  • 用于对电压互感器作倍频感应耐压试验；

  • 对电力变压器进行分相的倍频感应耐压试验；

  • 对其他感应线圈式电气设备（如电机、变压器绕组）进行‌绝缘强度与耐压水平测试‌。
