一、概述
武汉凯迪正大变频串联谐振耐压试验装置(以下简称“KDXZ-22/22”)是一种基于谐振原理设计的高压电气测试设备，主要用于评估电容性电力设备在工频或变频条件下的绝缘性能和谐振特性，确保其在高压环境下的安全性和可靠性。
凯迪正大KDXZ-22/22通过调节电源频率，使电抗器与被试品（如电缆、变压器等）的等效电容形成串联谐振回路，在谐振状态下产生高电压或大电流。在此过程中，系统阻抗最小且电流最大，从而以较低输入功率实现对被试品的高压测试。
二、KDXZ-22/22应用场景
1. 高压设备耐压试验
· 电缆：适用于6kV-500kV高压交联电缆的工频/变频交流耐压试验，检测电缆绝缘缺陷或老化问题。
· 变压器与发电机：评估绕组和绝缘状态，验证其在额定电压下的稳定性。
· GIS/SF6开关：测试气体绝缘设备的耐压能力和开关性能。
· 互感器及套管：检测电容型设备的绝缘强度。
2. 系统安全评估
· 识别电力系统中潜在的谐振风险，预防因谐波引发的过电压或过电流现象，延长设备寿命

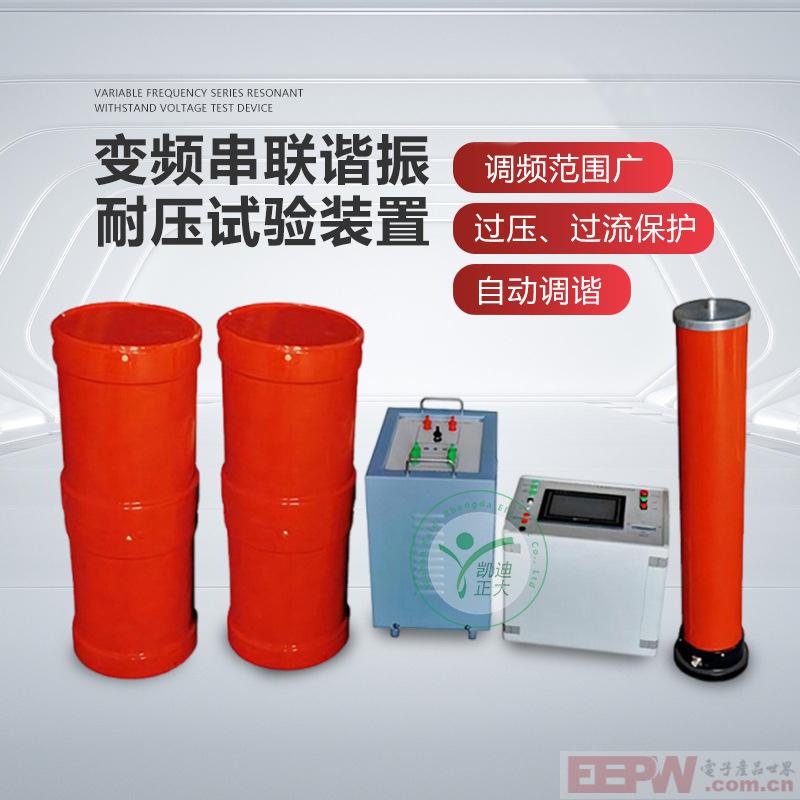

三、KDXZ-22/22（10kV）的组成及基本参数特点
1. 激励变压器6kVA/1kV/0.4kV（1台）
额定容量：6kVA
输入电压：0-400V，单相
输出电压：1kV
结 构：干式
重 量：约40kg
2. 变频电源6kW/220/380V（1台）
额定输出容量：6kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0–400V（单相）
额定输入/输出电流：15A
电压分辨率：0.01kV
电压测量精度：0.5%
频率调节范围：30–300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：0.1%
运行时间：额定容量下连续运行5分钟，器件最高温度≤65K
噪声水平：≤50dB
重量：约12kg
2.1 结构与操作特性
2.1.1. 安装适应性：支持纵向/横向放置，便于现场操作及观察
2.1.2. 防护设计：
· 外部保护铝箱及内置减震橡胶支撑脚，减少运输震动和吊装冲击，保证变频电源的长期稳定与可靠性。
· 具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。
2.1.3.人机交互：大屏幕液晶屏（支持触摸或外接鼠标）
2.1.4.参数显示：
· 显示谐振电压（试验前设置的目标电压）、试验频率、测量频率、低压电压、低压电流、耐压时间、阶段升压及阶段计时状态、电容电感频率互换计算。
· 支持参数查询，图形化显示频率曲线、电压曲线，用于判断谐振频率准确性及稳定性
2.1.5.参数设置：
· 支持频率范围分段设定（如30–300Hz、45–100Hz等）按需设置，可加快调谐过程。分辨率自定义（0.1Hz、0.2Hz、0.5Hz、或1.0Hz），在调谐效率与调谐精准度之间取得优化平衡。
· 可设置或选择起始频率/电压、终止频率、阶段升压和计时、分压器变比、激励变变比、试验模式选择、电容电感频率互换计算
· 过压、过流、闪络保护阈值设置
2.1.6.试验模式：支持自动、半自动、手动三种模式。
2.1.7.数据管理：
· 存储器为非易失存储器，可保存50次试验记录，支持USB接口导出打印（设备携带打印机自选）
· 试验结果保存、打印、上传、回查等
2.1.8.故障提示：中断状态及保护触发信息实时反馈
2.1.9.自动稳压：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%。
2.1.10.频率调节优化：支持粗调与细调，自动寻找试验谐振点，防止试验过程中谐振频率漂移。
3. 高压电抗器44kVA/22kV（3节）
额定容量：44kVA
额定电压：22kV
额定电流：2A
电 感 量：55H/单节
品质因素：Q≥30 (f=45Hz)
结 构：干式
重 量：约40kg
4. 电容分压器30kV/1800pF（1套）
额定电压：30kV
高压电容量：1800pF
介质损耗：tgσ≤0.5%
分 压 比：1000：1
测量精度：有效值1.5级
重 量：约9kg
