一、概述

     武汉凯迪正大匝间冲击耐压测试仪KDYD2835KV是 针对电机/变压器最薄弱的匝间绝缘环节提供解决因工序工艺差异等导致的绝缘损伤问题。

     KDYD2835KV采用脉冲波形比较法，通过高压冲击波模拟过电压检测，利用示波器对比分析两组绕组的波形差异。能快速诊断匝间绝缘故障（电晕放电、局部/相间短路、开路等），识别接线错误、嵌线失误及线圈平衡性问题。

二、技术指标

适用范围：额定电压10000V及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验；变压器绕组、电器线圈的匝间绝缘测试。

输入电压：220V±5%

频率 50Hz/60Hz ±2%

测试范围：0～35kV ，范围内连续可调，±5%

触发次数：3.25 次/秒

波前时间：0.1 - 0.5 µs (标准规定)

容差为：(+0.3)/(-0.1)µs

极性：负极性

脉冲电容：0.05μF

最大输出能量：30J

功耗：1000VA

绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ

介电强度：电源输入端对机架能承受1500V/50Hz 1min耐压试验无飞狐、无击穿现象

环境温度：0～40度

相对湿度：≤80%(40度时)

外形尺寸：700×700×1600

重量：100kg

式样：柜式

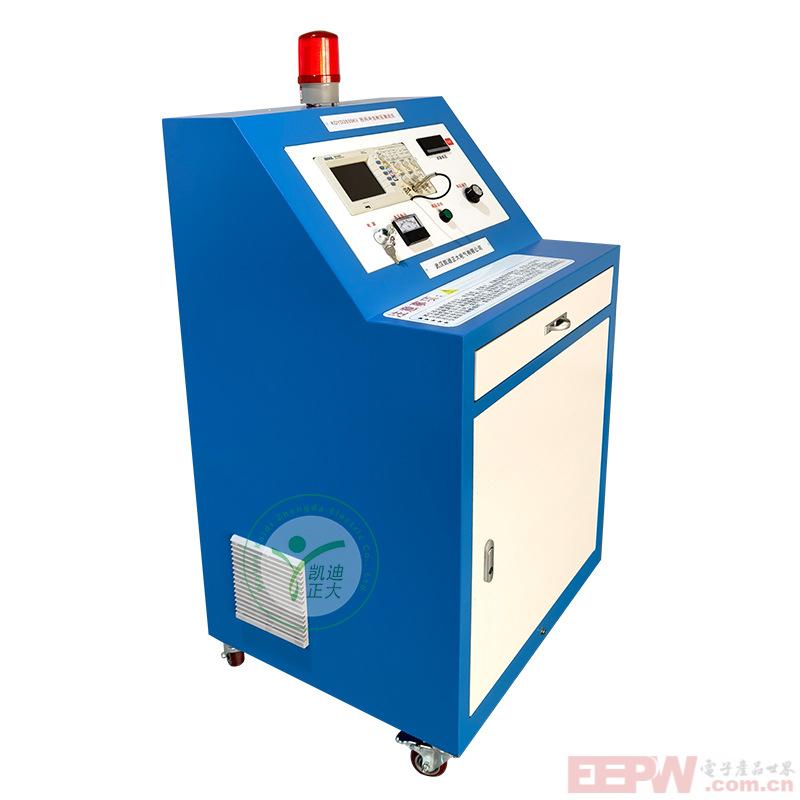

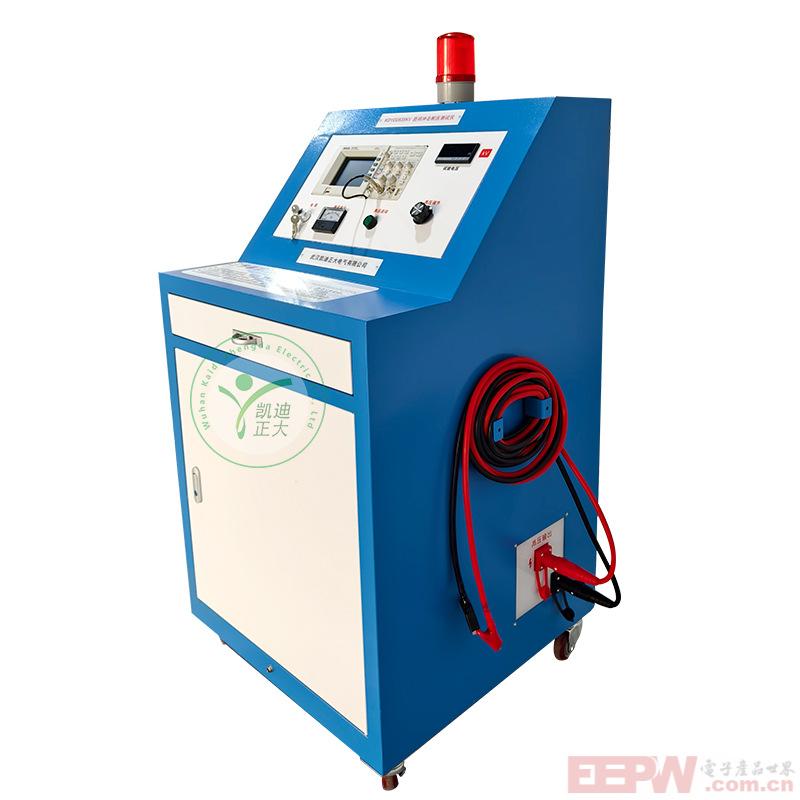

三、细节图
