一、概述

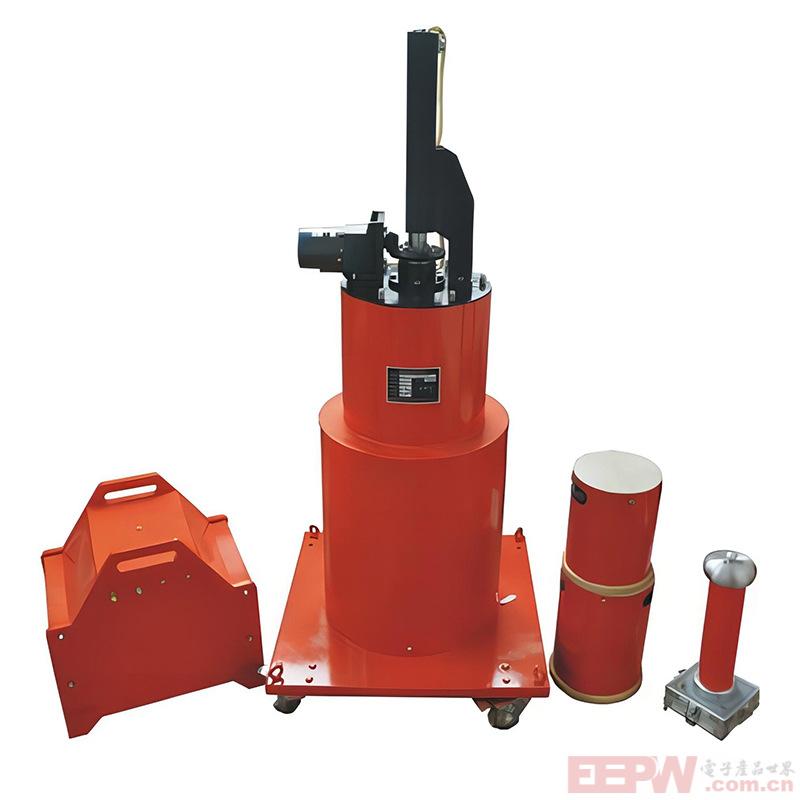

武汉凯迪正大水力发电机组变频调感式串联谐振装置 是专为水电站高压设备设计的智能检测系统，通过变频调感技术实现高效、精准的耐压测试。

二、KDXZ 50/35 的详细参数

1）激励变压器15kVA/4/8/16kV/0.4kV 1台

       额定容量：15kVA

       输入电压：0～400V，单相

       输出电压：4/8/16kV

       结 构：干式

       重 量：约58kg

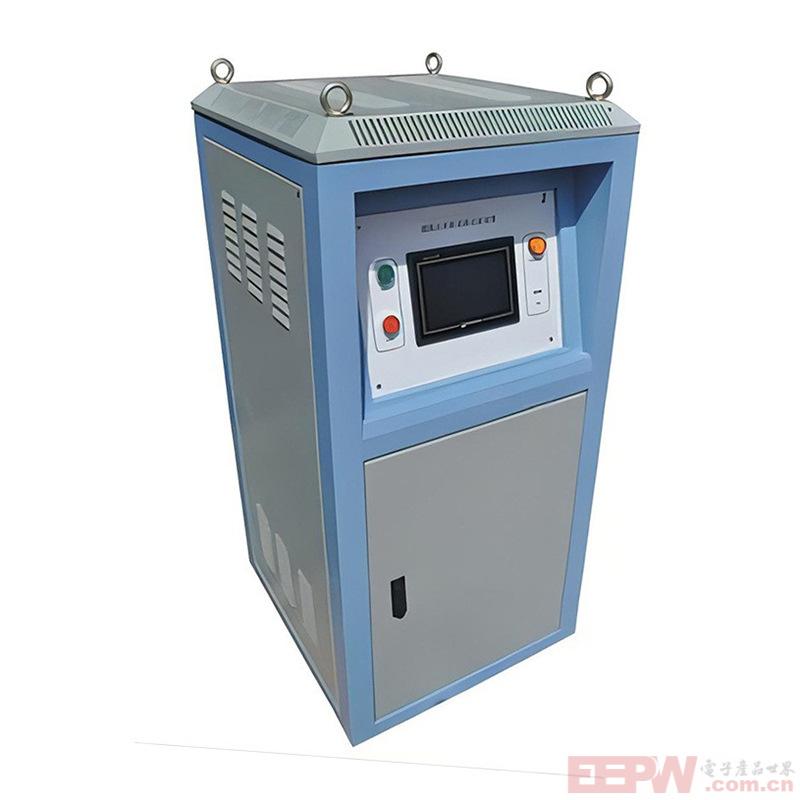

2）变频电源15kW/220/380V 1台

       额定输出容量：15kW

       工作电源： 220/380±10%V(单/三相)，工频

       输出电压：0～400V，单相

       额定输入电流：37.5A

       额定输出电流：37.5A

       电压分辨率： 0.01kV

       电压测量精度：1.5%

       频率调节范围：30～300Hz

       频率调节分辨率：≤0.1Hz

       频率稳定度： 0.1%

       运 行 时 间：额定容量下连续运行60min，元器件最高温度≤65K

       噪 声 水 平：≤50dB

三、KDXZ 50/35的特点

1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。

2、体积小，重量轻，一般为普通试验装置的1/3-1/5。

3、谐振电源调频及功率元件使用日本进口的优质元器件，设计的是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、变频电源保护功能强，稳定性好;具备具备自动(自动调谐、自动升压)、手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种工作模式，可切换使用;，操作方便;采用220V或380V单相电源，方便现场取电。

5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等。
